旋转楼梯该怎么设计?

文章来源: 2021-04-19 17:01:26 不锈钢立柱 楼梯立柱厂 51

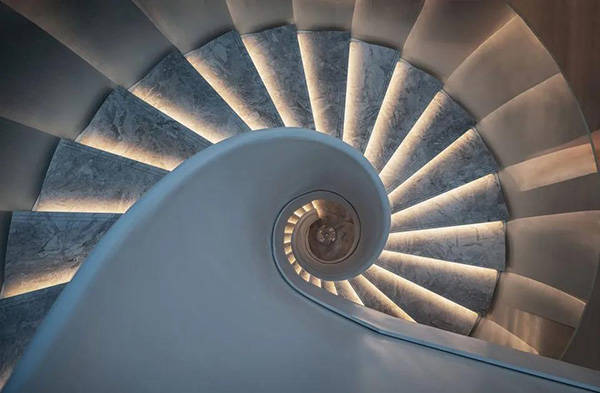

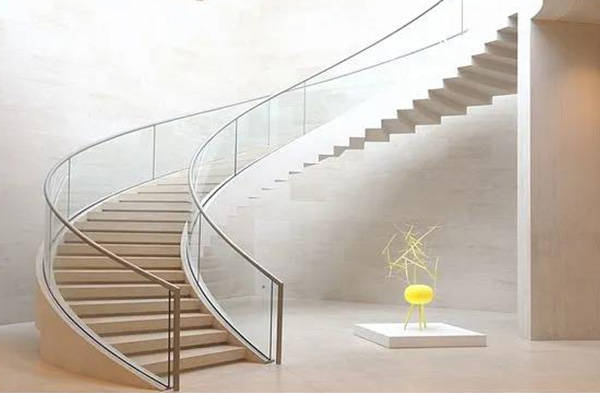

很多古典电影中会有这样的镜头:女主人公一身典雅礼服,缓步从旋转楼梯走下,让人惊艳窒息。不知是楼梯的美衬托了女主的优雅,还是女主的美衬托了楼梯的优雅。旋转楼梯的产生,初衷是为了节省建筑内部的使用空间,现在已经成为建筑史上一个独特门类。

一、旋转楼梯的设计规范

不管是在绘制楼梯施工图,还是在施工当中,为了项目的安全落地和使用,我们都需要了解、掌握相应的设计规范。

1、按照楼梯的设计规范,每个梯段的踏步级数不应少于3级,且不应超过18级。这里需要注意的是并不是楼梯的级数不能超过18级,而是当楼梯踏步数超过18级时,应当在中间设置休息平台。

可能很多设计师会疑问,为什么在日常家装设计中,许多楼梯踏步数都超过了18级?

这是因为我们的规范更多的是为了限制工装,而在家装中,业主往往会为了节省空间,才选择最节约空间的楼梯建造方式。

楼梯踏步的高度和宽度也有相应的规定,从图表中就可以看到,而我们项目中常用的楼梯踏步宽度在300mm,高度在150mm。

通过规范,我们可以通过踏步高度推算出整个楼梯的高度。

楼梯立柱厂
立柱不锈钢
玻璃护栏立柱

2、按照规范,楼梯平台上部及下部过道处的净⾼不应⼩于2000m,梯段净⾼不应⼩于2200m。

这⼀规范说的是直跑梯,但也适⽤于旋转楼梯,需要注意的是当旋转楼梯没有达到360°旋转⻆度时,也就不存在净高这⼀说。

3、旋转楼梯规范

弧形楼梯、扇形楼梯作为疏散楼梯时,踏步上下两级所形成的平面角度不应大于10°,且每级离扶手250mm处的踏步深度不应小于220mm,如上图所示。

之所以旋转楼梯的上下两级踏步所形成的平⾯投影⻆度≤10度。是因为⻆度越⼤,踏步的宽度越宽,不利于消防疏散。

4、旋转楼梯规范

这里给大家列举几个常用的设计规范,住宅、宿舍等建筑建筑栏杆高度规范

1)室内公用楼梯的栏杆栏板及扶手高度应≥900mm;

2)室内公用楼梯水平段(梯井)栏杆、栏板高度>500时,室内公用楼梯的栏杆栏板及扶手高度应≥1050mm;

3)临空处防护栏杆及栏板高度:六层及六层以下高度应≥1050mm,七层及七层以下高度应≥1100mm;

4)护窗栏杆及栏板高度应≥900mm;

5)室内楼梯扶手高度⾃踏步起源线起不宜<900mm,靠楼梯井⼀侧水平扶手长度超过500mm时,其高度不应<1050mm。
